Unsere Sonderleuchte Typ 9199 wurde speziell für das Projekt Valiant Bank in Basel konstruiert und gefertigt.
Die minimale Deckentiefe von ca. 270 mm machte es notwendig das selbsttragende Leuchtengehäuse so steif wie möglich zu gestalten.
Gleichzeitig war es besonders wichtig eine homogene und flächige Ausleuchtung der sichtbaren Spannfolienfläche zu erreichen.
Die Hinterleuchtung erfolgt mittels 16 Stück überlappender T5 Leuchtmittel 1 x 28 W EVG - DALI.
Zur Versorgung bei Netzausfall ist ein separates Leuchtmittel zur Notbeleuchtung 1 x TC-L 36 W, mit 3h Akku mittig eingebaut worden.
Zur optischen Deckenanbindung an die Metallkasettendecke wurde ein eloxierter, umlaufender Aluminumwinkel an der Leuchtenöffnung angebracht.
Der Spannrahmen mit der opalen transluzenten Folie wird diagonal von unten in das Leuchtengehäuse eingelegt, und ist durch Fixieranschläge gegen verrutschen gesichert.
Lichtdecken: Type 9199
Lichtdecken: Type 9199
- Lichtdeckenmodul in Sonderfertigung, 2,27 x 2,27 m, Konstruktion aus Aluminium
- Einlegbarer transluzenter Folienrahmen 1860 x 1860 mm
- Integrierte elektronische DALI - Vorschaltgeräte
- homogene, flächige Ausleuchtung der Folienfläche
- E6EV1 eloxierter umlaufender Übergangsrahmen zur Metallkasettendecke
- Spannung: 230 V AC / 50Hz
- Schutzart: IP 20
- Schutzklasse: SCHUTZKLASSE I
- Leuchtmittel: T 5

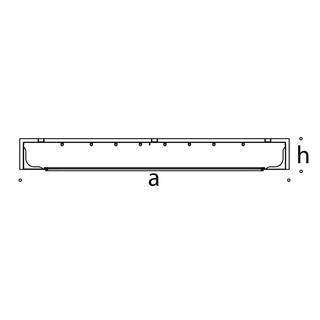

| Version | Breite a | Höhe h | Bestell-Nr. |
|---|---|---|---|
| 12 x 28 W | 2270 | 270 | 9199.128.1000 |
Bestellhinweise gibt es auf Anfrage.
Die Werte in diesem Datenblatt können sich aufgrund technischer Innovationen verändern und werden ohne gesonderte Benachrichtigung vorgenommen.
